工作臺(長*寬) | 1700*1100mm |
T型槽(槽數-槽寬) | 7-22 |
工作臺最大負荷 | 3000kg |
X/Y/Z軸快速位移 | 12/12/10 |
最大切南進給速度 | 5000mm/min |
XYZ軸行程 | 1600x1300x600mm |
龍門寬度 | 1400mm |
主軸端面至工作臺面距離 | 180-780mm |
Z軸配重 | 氮氣 |
定位精度 | +-0015/300mm |
重復精度 | +001 mm |
XYZ軸導軌 | 滾柱線軌 |
主軸規格(型號/安裝直徑) | BT40/直徑150mm |
齒輪式主軸最喜轉速 | / |
皮帶傳動銑頭,最高轉速 | / |
直聯傳動主軸,最高轉速(可選) | 12000 rpm |
主軸馬達功車 | 11/15 kw |
空氣需求 | 26 kg/cm |
打器重量綜合) | 125 T |
機械外形R寸(長x寬x高) | 4900x3100x3500 mm |
廣泛運用在汽車、飛機的各種復雜機械零件
數控車床

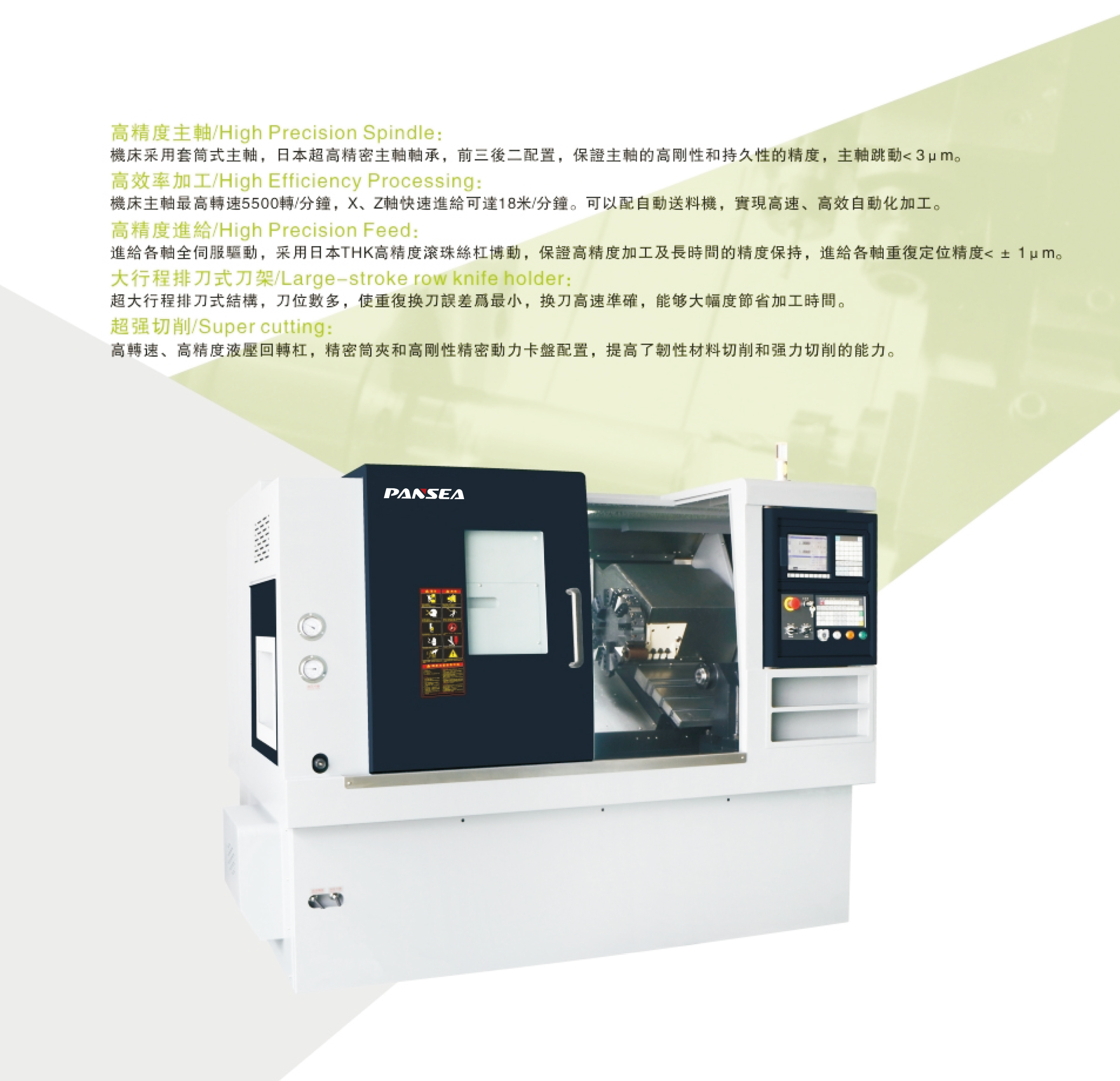

1、高精度主軸:機床采用套筒式主軸,日本超高精密主軸軸承,前三后二配置,保證主軸的高剛性和持久性
2、高效率加工:機床主軸最高轉速5500轉/分鐘,X、Z軸可達18米/分鐘,可配自動送料機,實現高速、高效自動化加工。
3、高精度進給:采用日本THK高精度滾珠絲桿轉動,保證高精度加工及長時間的精度保持。
4、大行程排刀式刀架:刀位數多,重復換刀誤差小,換刀高速準確,能夠大幅度節省加工時間。

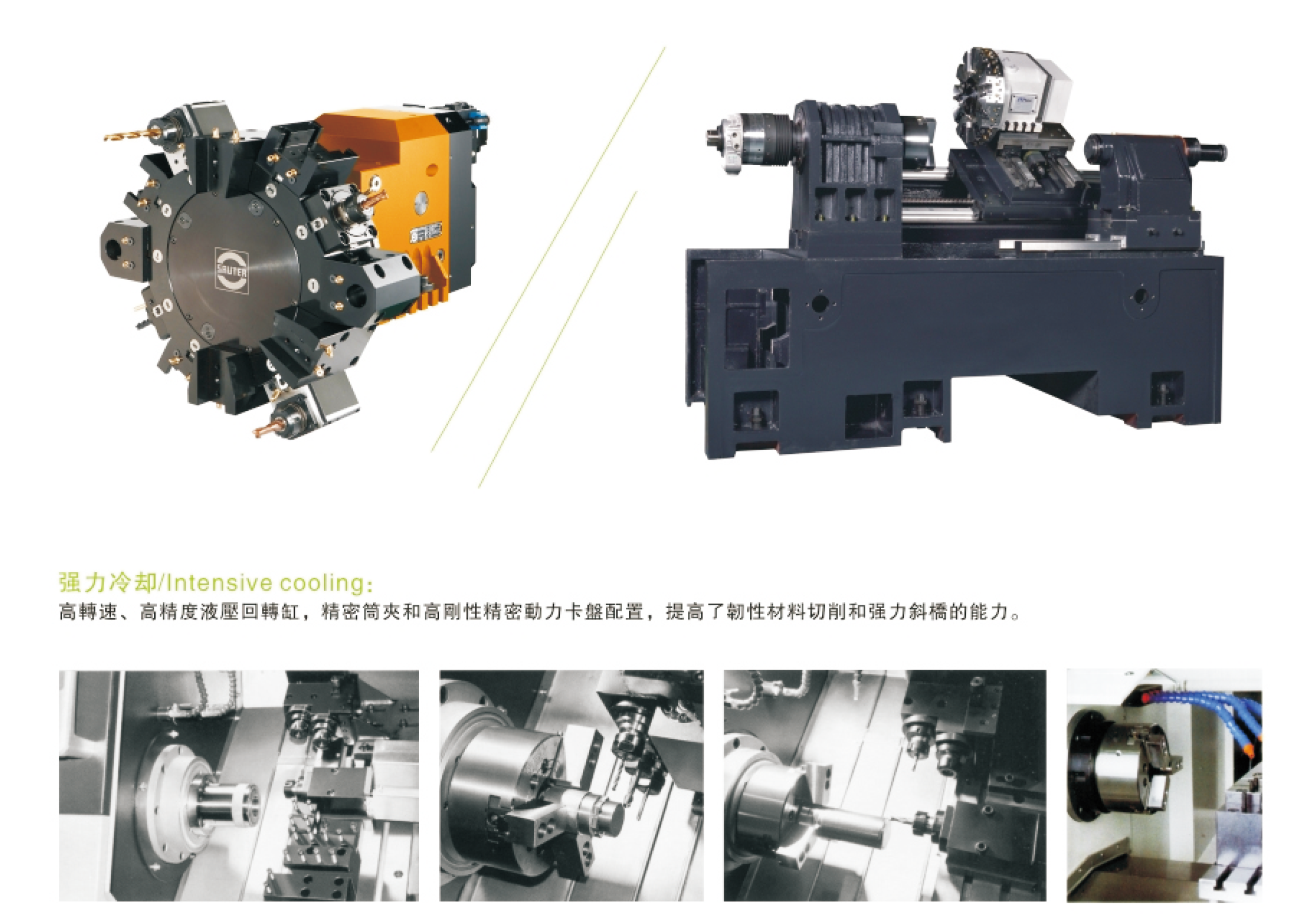

5、超強切削:高精度、高轉速液壓回轉桿,精密筒夾和高剛性精密動力卡盤配置,提高了韌性材料切削和強力切削能力。
產品參數
外形圖(點擊可放大圖形)
